Aplikasi Konverter Frekuensi dalam Industri Motor Kecepatan Tinggi
Motor berkecepatan tinggi didukung oleh bantalan udara atau bantalan levitasi magnetik, yang tidak memiliki gesekan dan struktur mekanis perantara, dengan impeller yang jauh lebih kecil dan efisiensi tinggi. Namun, pengendalian kecepatan putar dan kondisi operasionalnya memerlukan penggunaan konverter frekuensi berkecepatan tinggi. Menanggapi perkembangan industri motor berkecepatan tinggi domestik saat ini yang terhambat oleh konverter frekuensi berkecepatan tinggi, New Standard Electric terus menyempurnakan teknologinya melalui penelitian dan pengembangan selama bertahun-tahun, menyediakan solusi penggerak konverter frekuensi canggih untuk industri levitasi magnetik/suspensi udara berkecepatan tinggi, sehingga mendorong pertumbuhan sektor motor berkecepatan tinggi di Tiongkok.
ZK300 Konfigurasi konverter frekuensi dalam industri umum berkecepatan tinggi
Frekuensi pembawa: 6kHz~16kHz
• Frekuensi operasi maksimum: 800~1000Hz
• Daya: 5,5 kW~315 kW
• Aplikasi umum: blower suspensi udara/maglev berkecepatan tinggi, kompresor berkecepatan tinggi
Kecepatan motor: 10000rpm~30000rpm
• Rumus perhitungan: n=60 * f/P
Karakteristik aplikasi konverter frekuensi New Shida di industri kecepatan tinggi
Beberapa algoritma kontrol untuk dipilih
Ada beberapa mode kontrol yang tersedia, termasuk GVC, vektor tanpa sensor, vektor tanpa sensor, dan torsi tanpa sensor, yang dapat dengan cepat beradaptasi dengan kebutuhan pengguna.
Desain frekuensi pembawa tinggi
Mendukung gelombang pembawa hingga 16kHz, meredam derau elektromagnetik secara efektif, dan memiliki frekuensi keluaran maksimum 1000Hz. Algoritma perangkat lunak canggih merekonstruksi model motor untuk pengendaraan motor berkecepatan tinggi yang lebih stabil dan aman.
Kemampuan beradaptasi yang kuat terhadap suhu lingkungan
Aplikasi dengan peringkat tugas berat mendukung suhu sekitar mulai dari -10 ° C hingga +50 ° C, dengan dukungan maksimum 60 ° C.
Perlindungan pemadaman listrik abnormal
Bila motor berjalan normal, potong pasokan daya pada ujung atas konverter frekuensi, dan ukur perlambatan motor dalam kecepatan aman berdasarkan hubungan antara tegangan bus dan frekuensi keluaran sebelum memotong daya.
Logika perlindungan pemadaman listrik abnormal
Kasus 1: Aplikasi pada motor kecepatan tinggi
Daya: 110 kW, frekuensi pembawa 10 kHz
Frekuensi keluaran maksimum: 500Hz
Kecepatan maksimum: 30000rpm

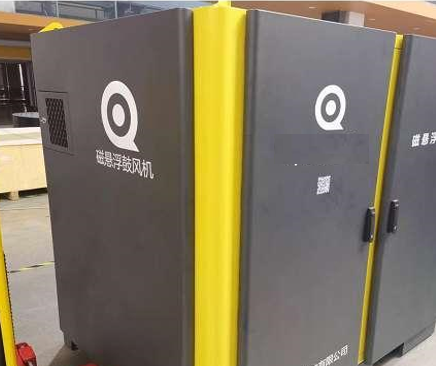

Jenis peralatan: Blower berkecepatan tinggi Maglev
Blower levitasi magnetik terhubung langsung oleh motor sinkron magnet permanen berkecepatan tinggi dan impeller aliran terner yang efisien, tanpa kontak, gesekan, atau pelumasan, sehingga menghilangkan rugi-rugi transmisi sepenuhnya. Konverter frekuensi zk300 mengadopsi kontrol vektor tanpa sensor dalam aplikasi ini, yang dapat mengontrol kecepatan motor secara akurat dalam kondisi loop terbuka, memberikan kemudahan pengaturan kecepatan blower levitasi magnetik; Frekuensi pembawa 10kHz sangat mengurangi kebisingan motor, yang merupakan keuntungan besar bagi industri blower berkecepatan tinggi yang mengutamakan kebisingan rendah.
Kasus 2: Aplikasi pada motor kecepatan tinggi
Daya: 37 kW~110 kW
Frekuensi pembawa: 8kHz
Frekuensi keluaran maksimum: 667Hz
Kecepatan: 30000rpm

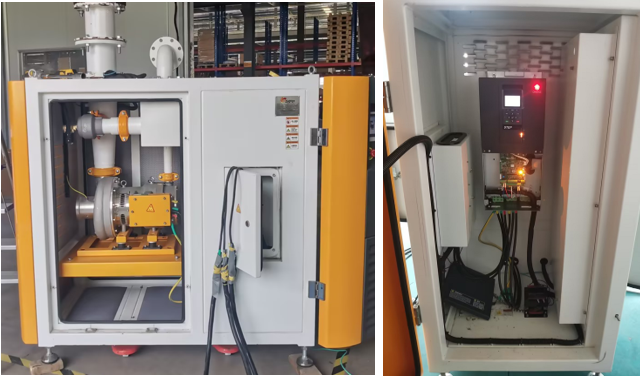

Jenis peralatan: Blower kecepatan tinggi suspensi udara
Bantalan suspensi udara menggunakan prinsip aerodinamis untuk berputar mengelilingi rotor, menghasilkan gaya ekspansi ke luar untuk mencapai efek suspensi yang stabil. Saat listrik padam, tercapai penghentian yang aman berdasarkan inersia rotasi.

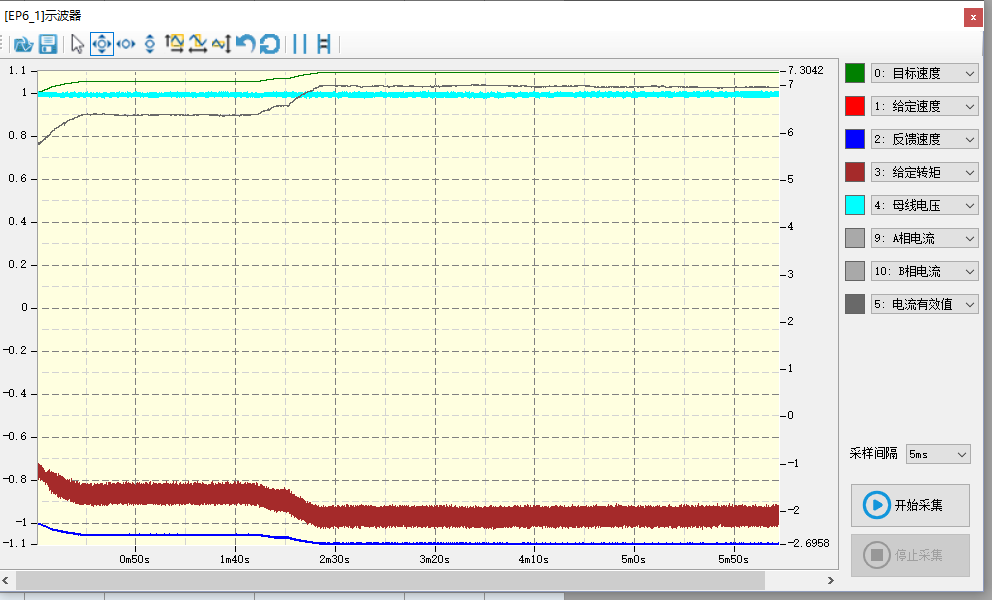

Dibandingkan dengan levitasi magnetik, bantalan suspensi udara tidak memerlukan catu daya dan memiliki persyaratan yang sangat tinggi untuk stabilitas arus dan kecepatan. Dalam aplikasi ini, konverter frekuensi New Shida EP6 hampir tidak mengalami fluktuasi arus awal. Ketika mencapai kecepatan target, kecepatan dan arus keluaran sangat stabil, sehingga menghindari fenomena lonjakan arus pada blower suspensi udara.

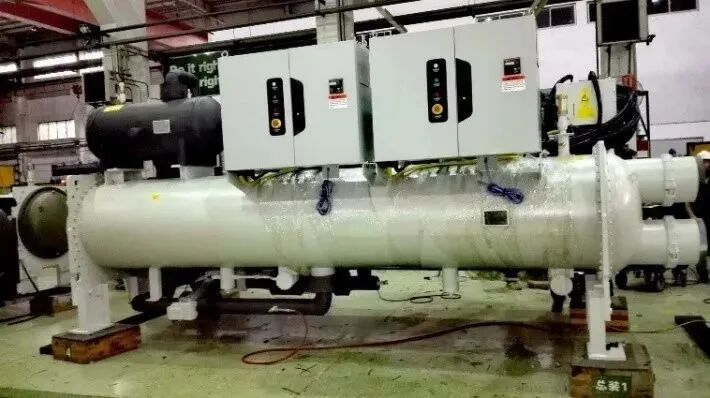

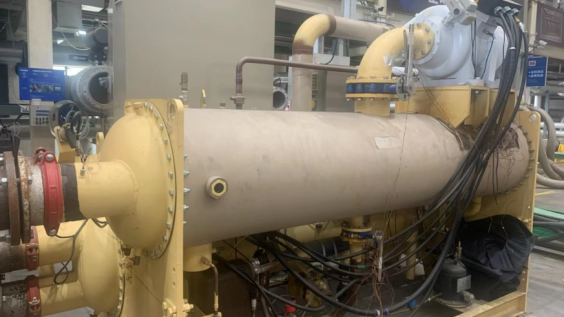

Jenis unit: Unit suspensi udara tekanan statis
Kisaran pendinginan yang dipublikasikan: HR telah menerbitkan kisaran 50~300RT
Pengembangan bersama kisaran pendinginan: 350RT~600RT
Metode pendinginan konverter frekuensi: pendinginan refrigeran
Frekuensi operasi maksimum unit: 650Hz (39000 putaran per menit)
Tingkat efisiensi energi: Tingkat Ganda 1
