Sistem Pemanas Induksi Seri HV580
Seri HV580 cocok untuk berbagai proses pendinginan logam, anil, penyolderan, pembongkaran dan perakitan sekrup panas, pelurusan dan perataan pelat kapal, normalisasi rel kereta api, penghilangan lapisan awal, dan pembengkokan pipa besar.
Pengenalan Fitur Produk
Desain Induktansi Lebar Unggulan di Industri
Sistem pemanas induksi elektromagnetik ini menggabungkan desain induktansi yang dapat disesuaikan dalam rentang luas (1μH hingga 600μH), mencakup nilai induktansi rendah untuk pemanasan lokal yang presisi dan nilai induktansi tinggi untuk pemanasan penetrasi volume besar. Kemampuan adaptasi ini mendukung beragam skenario industri, dengan teknologi kontrol resonansi adaptif yang memastikan kopling energi yang efisien di berbagai kondisi beban (misalnya, perubahan material atau ukuran logam), secara signifikan meningkatkan kompatibilitas sistem dan efisiensi pemanasan.Transformator Isolasi Terintegrasi
Dengan memanfaatkan inti magnetik nanokristalin untuk meminimalkan kerugian arus eddy frekuensi tinggi dan meningkatkan efisiensi, transformator isolasi secara efektif mengurangi kebisingan yang dihasilkan oleh inverter frekuensi tinggi, sehingga mengurangi interferensi elektromagnetik pada jaringan listrik. Transformator ini juga mengisolasi port keluaran dari jaringan listrik untuk meningkatkan keamanan.
Kontrol Suhu Presisi untuk Peningkatan Kualitas Proses
Mampu mencapai kontrol suhu dengan akurasi tinggi dalam ±3°C (hingga ±1°C), ideal untuk aplikasi yang menuntut seperti manufaktur semikonduktor dan perlakuan panas logam presisi. Pemanasan tanpa kontak mencegah oksidasi dan deformasi, memastikan sifat material yang stabil.
Stabilitas Tinggi dan Mekanisme Patahan yang Komprehensif
Mampu beroperasi dengan beban penuh terus menerus selama 24 jam sambil mentolerir fluktuasi tegangan jaringan ±20% (untuk model tiga fasa 400VAC). Dilengkapi mekanisme perlindungan yang kuat terhadap tegangan berlebih, arus berlebih, kehilangan fasa, dan kondisi suhu berlebih.
Desain Pelindung Kelas Industri untuk Keamanan dan Keandalan
Dilengkapi dengan struktur pendinginan udara independen atau pendinginan air sepenuhnya, dengan PCB yang dilapisi lapisan konformal tiga lapis untuk meningkatkan daya tahan. Desain ini memastikan kinerja yang andal di lingkungan yang keras seperti platform lepas pantai.
Kemampuan Penyimpanan Data
Kurva suhu pemanasan ditampilkan secara real-time dan disimpan dalam sistem, memungkinkan akses langsung ke data langsung atau data historis setelah pemanasan.unduhmelalui drive USB.
Mode Kontrol Kurva Proses Multi-Segmen
TSistem ini menyediakan empat mode kontrol yang dapat diprogram:
Daya Konstan- Stabilisasi output tetap
Pembuatan Profil Daya-Waktu- Peningkatan daya yang dapat disesuaikan
Suhu Konstan* - Regulasi loop tertutup
Pemetaan Suhu-Waktu* - Siklus termal multi-tahap
Arsitektur multi-mode ini memastikan adaptasi yang tepat terhadap beragam persyaratan proses, mulai dari pemanasan material massal hingga aplikasi perlakuan termal presisi.
Kontrol Jarak Jauh (Kustom)izablDan)
Sistem ini mengintegrasikan protokol komunikasi standar industri termasuk WiFi/5G, RS485 (Modbus RTU), dan Ethernet TCP/IP (Modbus TCP) untuk operasi pemantauan dan kontrol jarak jauh.
Beragam Mode Kontrol Daya
Sistem ini mendukung pengaturan daya keluaran melalui sinyal analog (0–10 V, 0–5 V, 4–20 mA) dan antarmuka kontrol digital, sehingga memungkinkan pengoperasian yang serbaguna.
Lembar data teknis
| S/N | Model | Parameter | Tekanan air pendingin/aliran air | Dimensi | Berat Kabinet | Berat transformator genggam |
1 |
HV580-4T0030AA | Kekuatan:30KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-50K Arus Masukan Maksimum: 46A | 4-7 bar, ≧15L/MENIT | Lebar: 300 mm Tinggi: 410 mm D:550MM | 26,5 kg | 4,5 kg |
2 | HV580-4T0050AA | Kekuatan:50 KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-50K Arus Masukan Maksimum: 75A |
4-7 bar, ≧25L/MIN | Lebar: 300 mm Tinggi: 450 mm D:600MM | 32KG | 5KG |
3 | HV580-4T0080AA | Kekuatan:80KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-30K Arus Masukan Maksimum: 120A | 4-7 bar, ≧35L/MIN | Lebar: 650 mm Tinggi: 1500 mm D:420MM | 102KG | 7KG |
4 | HV580-4T0120AA | Kekuatan:120KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-30K Arus Masukan Maksimum: 190A | 4-7 bar, ≧35L/MIN | Lebar: 650 mm Tinggi: 1500 mm D:420MM | 110KG | 18KG |
5 | HV580-4T0200AA | Kekuatan:200 KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-15K Arus Masukan Maksimum: 200A | 4-7 bar, ≧65L/MENIT | Lebar: 1075 mm Tinggi: 1780 mm D:500MM | 240KG | 35KG |
6 | HV580-4T0300AA | Kekuatan:300 KVA Tegangan masukan: 3 Fase 380V((±15%) Frekuensi: 3-15K Arus Masukan Maksimum: 450A | 4-7 bar, ≧95L/MENIT | Lebar: 1075 mm Tinggi: 1780 mm D:500MM | 270KG | 50KG |
7 | HV580-4T0500AA | Kekuatan:500 KVA Tegangan masukan:3 Fase 380V((±15%) Frekuensi: 3-15K Arus Masukan Maksimum: 750A | 4-7 bar, ≧130 L/MENIT | Lebar: 1195 mm Tinggi: 1920 mm D:600MM | 365KG | 75KG |
Aplikasi model:
Aplikasi Pengerasan Induksi
Aplikasi pengelasan induksi
Aplikasi pelurusan dan perataan pelat kapal
Aplikasi pelepasan/pemasangan pipa boiler
Pengelasan Busbar untuk Stator/Rotor Hidrogenerator
Pengelasan Cincin Hubungan Pendek
Aplikasi penghilangan panas baut
Penghapusan cat dengan induksi
Aplikasi anil lokal
Kumparan Induksi Kustom Seri HV580
Kumparan induksi pesanan khusus kami dirancang untuk meningkatkan efisiensi, kualitas, umur pakai, dan efektivitas biaya sekaligus memungkinkan proses khusus.
Kopling Elektromagnetik Presisi:
Geometri kumparan (bentuk, jumlah lilitan, jarak antar lilitan) dioptimalkan untuk benda kerja tertentu (dimensi, bentuk, material), memastikan kopling medan magnet yang optimal. Hal ini memenuhi persyaratan proses yang unik dan memaksimalkan efisiensi transfer energi.
Peningkatan Kualitas Produk:
Menghilangkan pemanasan tidak merata yang disebabkan oleh ketidaksesuaian antara kumparan dan benda kerja, sehingga mengurangi tingkat penolakan akibat cacat (misalnya, retak, distorsi, kekerasan yang tidak konsisten).
Masa Pakai dan Keandalan Kumparan yang Lebih Lama:
Saluran pendinginan yang efisien dan seragam dirancang berdasarkan struktur kumparan dan kepadatan daya. Hal ini menjamin pendinginan yang cukup pada zona-zona kritis (misalnya, sambungan solder, area yang berdekatan dengan benda kerja) untuk mencegah kegagalan.
Keamanan dan Kemudahan Penggunaan:
Perisai yang efektif dan desain yang tepat sasaran meminimalkan interferensi elektromagnetik (EMI) dengan peralatan dan personel di sekitarnya. Desain memprioritaskan kemudahan pemasangan, pelepasan, dan koneksi sistem pendingin.
Diagram Koneksi Kasus Aplikasi Sistem HV580:
A: Diagram koneksi sistem pemanas induksi portabel

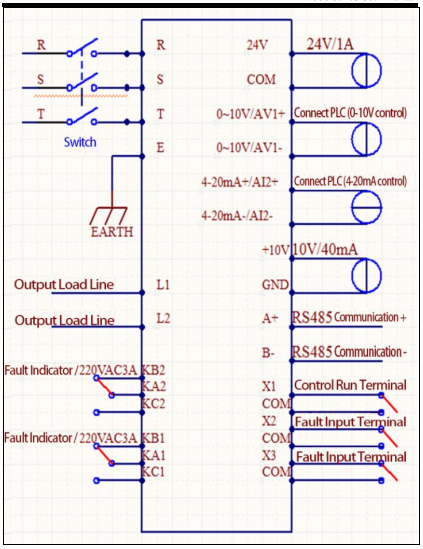

B: Diagram koneksi sistem pemanas induksi kabinet
C: Diagram koneksi sistem pemanas induksi all-in-one
